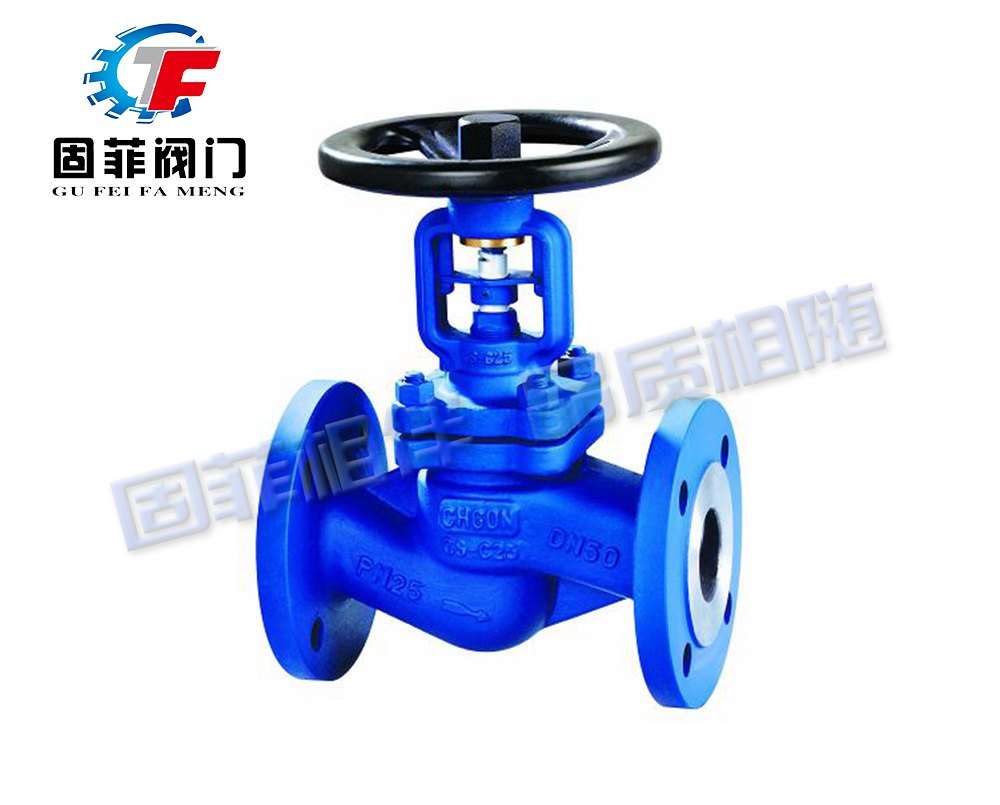

產品概述

GFWJ41H波紋管截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。


產品特點
1、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會(huì )避免。
2、結構合理、密封可靠、性能優良、造型美觀。
3、沒有流體損失，降低能源損失，提高工廠設備安全。
4、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6、截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7、閥桿升降位置指示更直觀。


工作原理

蒸汽波紋管截止閥引進國外先進技術，采用雙重的密封設計若波紋管失效閥桿填料也會(huì )避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，在高溫情況下，閥桿不與介質接觸，保證閥桿的零泄漏。


執行標準

制造標準：GB12235
結構標準：GB12221
法蘭標準：HG/T 20595-97
對焊口標準：GB12224
實驗標準：GB13927


性能參數


公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04



主零部件材質


零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE
