產品概述

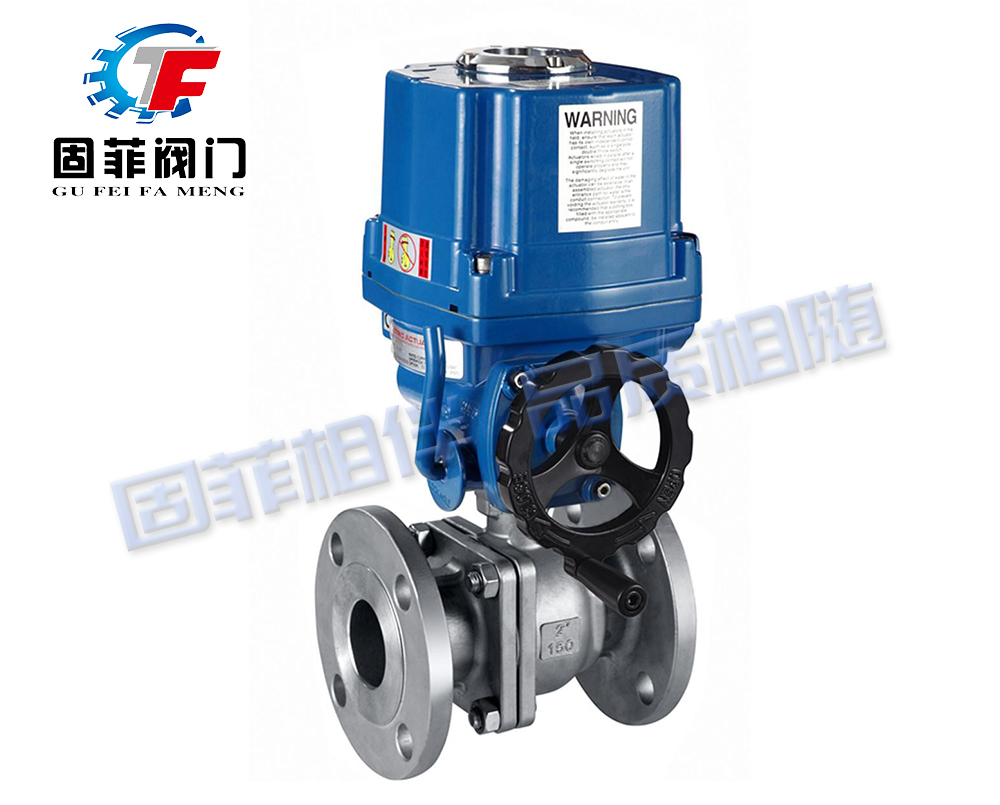

防爆電動球閥由防爆電動執行器及球閥球體組成，執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。防爆電動球閥防爆等級為dⅡBT4、防護等級為IP67、帶現場控制裝置。


產品特點

1、防爆型電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2、全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。


執行器參數


型號	最大輸出扭距	動作 時間	最大 軸徑	電機 F級	額定電流（A）50HZ				手輪 轉數	重量
					單相		三相
	N·m	s/90°	mm	W	110V	220V	380V	440V	N	kg
OHQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
OHQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
OHQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
OHQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
OHQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
OHQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
OHQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
OHQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
OHQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
OHQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78



主要技術參數


公稱通徑DN	DN15～DN400（mm）
公稱壓力	1.0、1.6、2.5、4.0、6.4MPa
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃    -40～+350℃
泄漏量	0    符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯（常溫）、特制PPL（高溫）、金屬密封（高溫）



性能參數


公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差（MPa）	≤ 公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
可調范圍	250：1								350：1



主要零部件材質


1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
