產品概述

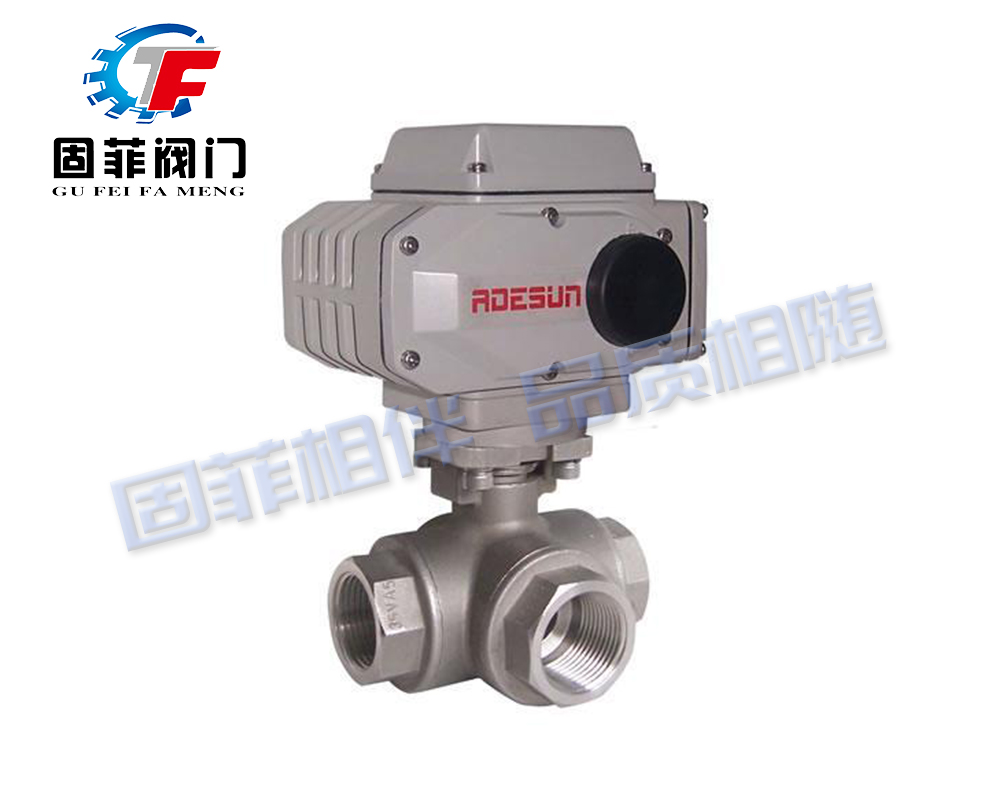

GFQ914/5F電動螺紋三通球閥采用內螺紋連接形式，配備適合電動執行器安裝的高平臺，密封面結構形式為軟密封，其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。GFQ914/5F電動內螺紋三通球閥由精小型電動執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為兩閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。


產品特點

1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
執行器參數


執行器類別	GF系列執行器參數	GFQ系列執行器參數
電源電壓	標準：220V AC單相  可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點



執行標準

閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥門檢驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211


主要零部件材質


1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8
