產品概述

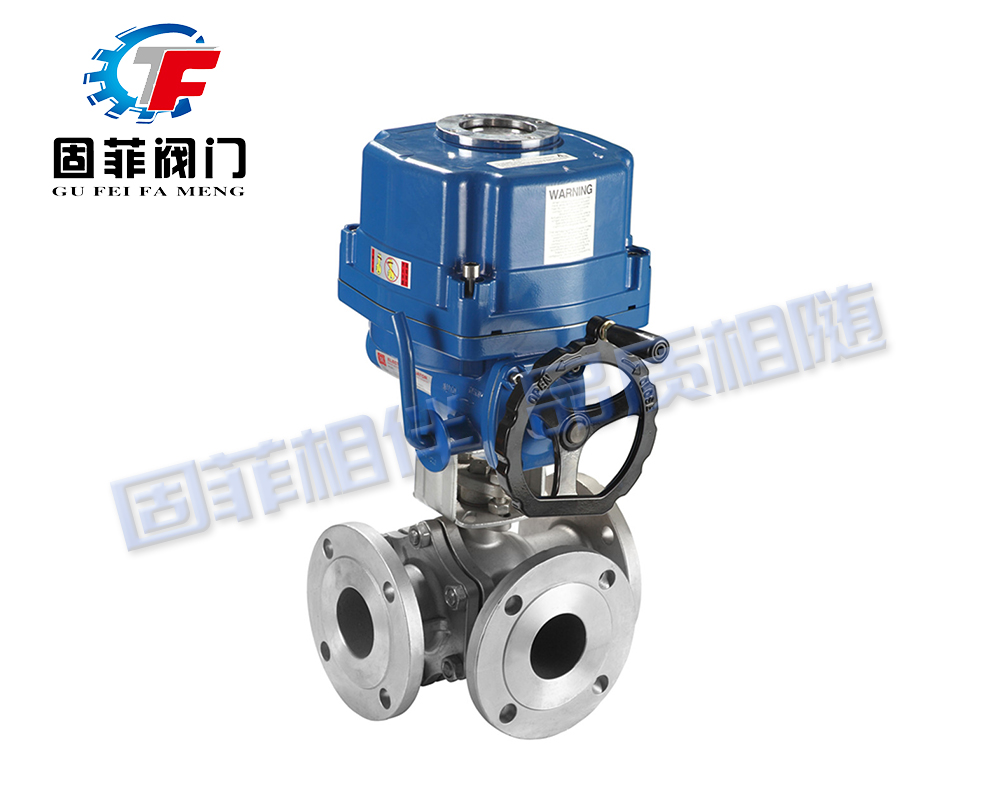

固菲閥門生產的GFQ944/GFQ945電動三通球閥可分為L(cháng)形和T形，電動三通球閥L形（GFQ44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；電動三通球閥T形（GFQ45F）三通球閥用于介質分流、合流及流向切換。電動三通球閥T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。


產品特點
1、 流體阻力小，其阻力系數與同長度的管段相等。
2、 結構簡單、體積小、重量輕。
3、 緊密靠得住，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、 操作方便，開閉迅速，從全開到全關只要扭轉90°，便于遠距離的節制。
5、 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸改換都比較方便。
6、 在全開或全閉時，球體和閥座的密封面與介質隔離，介質經由過程時，不會(huì )導致閥門密封面的剝蝕。
7、 適用范圍廣，通徑自小到幾毫米，大到幾米，從高真空至高壓力均可應用。 球扭轉90度時，在進、出口處應全部呈現曲面，從而截斷流動。
8、三通球閥是一種比較新式的球閥類別，它有著自身結構所獨占的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對于介質的調節和嚴緊密親密斷。廣泛適用于石油、城市給排水等要求嚴酷切斷的工況。
9、L型三通球閥主要起到分流介質的作用，而T型三通球閥主要起到合流的作用。
10、PPL密封電動三通球閥使用溫度在250°或250°以下，偶爾高于250°無妨，但不可長期等于或高于250度，否則容易造成密封圈的損壞及泄露，使閥體壽命大減。
11、硬密封電動三通球閥使用溫度在425°，其密封皆為金屬密封制造，適用于高溫的工作介質，其密封耐磨、耐溫、關閉緊密，達到無泄露標準，其造價遠遠高于軟密封三通球閥.
12、電動執行器可加長支架大約20公分，以避免管道溫度過高影響電動執行器的正常工作.

13、電動執行器為智能調節型，4-20MA信號控制，從而可以達到溫度、流量的控制，起到在任意角度調節閥體的作用。


執行標準
設計與制造GB/T12234 ASMEB16.34
結構長度JB/T3595
接口連接尺寸JB/T3595 GB/T12224
檢驗與試驗JB/T3595 MSS SP61

壓力與溫度基準JB/T3595 ANSI B16.34


主要技術參數


GFQ系列電動執行機構技術參數		閥   體   參   數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫   度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限   位	電氣、機械二重限位	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特   點	連線簡單、流向切換、阻力小、動作穩定



流向示意圖
1） 三通L型：



2） 三通T型：
