產品概述

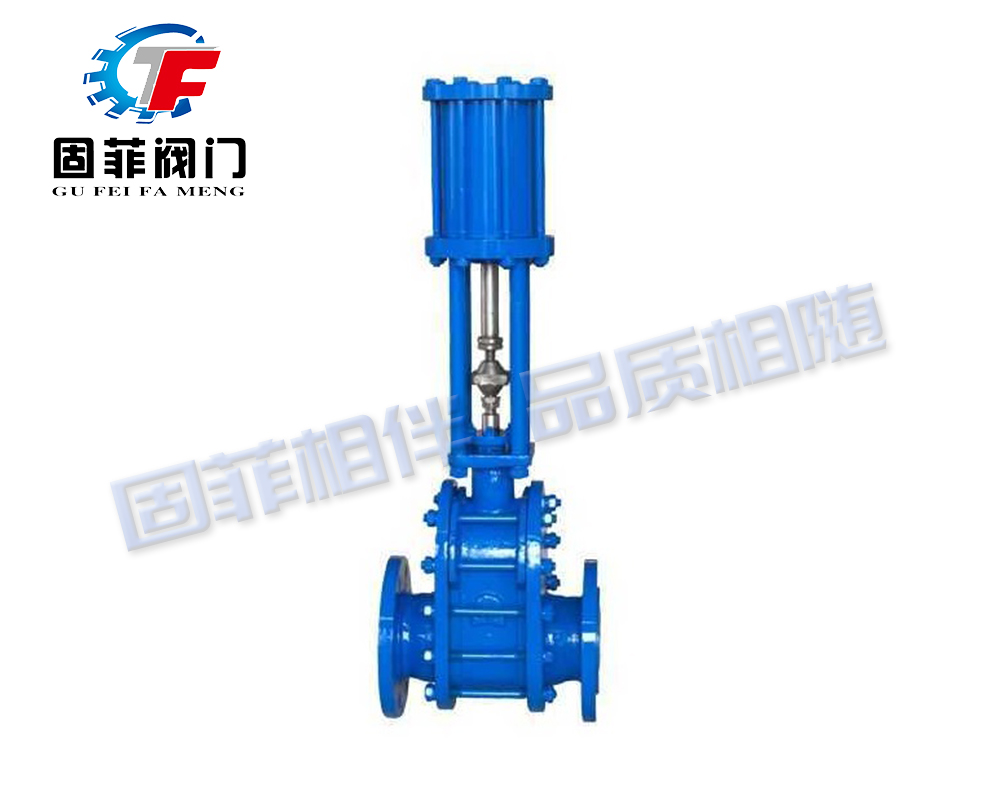

雙板陶瓷氣動閥，又稱陶瓷平行雙閘板閘閥、干灰閥、出料閥、進料閥、放料閥、氣動閥，是陶瓷閘閥的一種。故其結構工作原理與陶瓷閘閥一致，由閥桿帶動啟閉件(閥板)與閥座密封面作升降運動，可接通或截斷流體的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。通過設置在閥蓋內側的陶瓷軌道條以及設置在三通閥芯內的助力彈簧，能夠有效地使左、右閘板緊貼在陶瓷軌道條上運動時，不產生任何泄漏，從而保證閥體的正常運行，本實用新型結構簡單、安裝使用方便。

產品特點

1、閥板、閥座均采用增韌工程陶瓷制造，耐沖刷、耐磨損性能優良；

2、兩閘板之間設置有彈簧，以彈簧雙向柔性預緊壓力來實現自緊式密封，具有低壓雙向密封，啟閉過程無卡塞及積灰現象的性能；

3、閥門啟閉過程中，閥板子旋轉與閥座均勻磨合，密封性能持久耐用；

4、處于干粉介質中的密封面在頻繁啟閉過程中磨損均勻，關閉密封性能高，使用壽命長；

5、閥體對通道采用偏心設計，在閥板開啟排泄物料時會(huì )產生物料渦流，物料渦流會(huì )清掃閥體內腔的卡塞物料，另設計有吹灰口，以便于通過外接氣源來輔助清除閥門內的積灰及檢修閥門時使用。

6、該閥門具有先進的設計理念，其有普通閥門不可比擬的特性，作為流體控制系統，有效地解決了長期以來無法解決的因雜物而造成的閘閥密封面損壞而泄漏的現象。

7、該閥門采用了彈簧自密封結構及特殊型的密封面，使密封副不論在任何位置始終保持吻合，能徹底刮除密封面上粘結的殘留污垢（如泥沙、焊渣等附著物），密封面不受到任何損壞。一方面由于密封性極強泄漏率為零，另一方面大大提高了閥門的工作使用壽命，為企業節約了成本。

應用范圍

1.電廠除灰—干除灰系統；

2.選礦廠—干礦粉狀物料的選擇、輸送；

3.水泥行業—干粉料輸送、放料；

4.面粉廠—面粉輸送管道。

5.其它粉末或微小固體顆粒等高磨損介質的輸送，因這些工礦介質中常有硬質顆粒和纖維性的污垢等物體，該閥在管道系統中作為啟閉裝置，能起到極好的作用。

工作原理

陶瓷雙閘板閥借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。其中，而且由于閥體對通道偏心，在開啟排卸物料時，會(huì )產生渦流，形成的物料旋渦會(huì )自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

執行標準

設計與制造GB/T12234 ASMEB16.34

結構長度JB/T3595

接口連接尺寸JB/T3595 GB/T12224

檢驗與試驗JB/T3595 MSS SP61

壓力與溫度基準JB/T3595 ANSI B16.34
