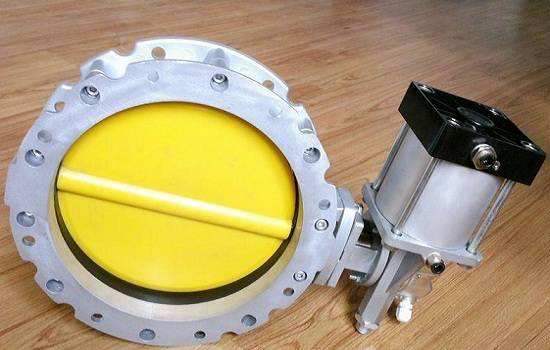

氣動蝶閥有著構造簡易、體型小、重量較輕，在姿勢時只需轉動90°就可以迅速開閉，實際操作十分簡易，另外該閥門具備優良的流體力學物質分區規劃?；A無流阻，閥門處在徹底打開部位時，蝶板的薄厚是物質流過閥體時唯一的摩擦阻力，因而根據該閥門所造成的氣體壓力不大，也就是為什么有不錯的流量監控特點了。其有金屬材料密封和柔性密封二種方式，在其中選用金屬材料密封的閥門一般比延展性密封的閥門長壽命，但缺陷是不可以保證徹底的密封，但是金屬材料密封能融入較高的操作溫度自然環境下，柔性密封則具備受溫度的局限性。
氣動蝶閥的原理主要有以下幾點：
碟閥的蝶板安裝于管路的直徑方位。在碟閥閥體圓柱型安全通道內，園盤形蝶板繞著中心線轉動，轉動視角為0°-90°中間，轉動到90°時，閥門則處在開全情況。蝶閥結構簡易、體型小、重量較輕，只由為數不多零件構成。并且只需轉動90°就可以迅速開閉，實際操作簡易，另外該閥門具備優良的流體力學操縱特點。碟閥處在徹底打開部位時，蝶板薄厚是物質流過閥體時唯一的摩擦阻力，因而根據該閥門所造成的氣體壓力不大，故具備不錯的流量監控特點。碟閥有彈密封和金屬材料的密封二種密封形式。延展性密封閥門，密封圈能夠嵌入在閥體上或附著蝶板附近。
氣動蝶閥維護保養及調節
1、氣缸查驗維護保養方案
平常搞好氣缸表層清理及氣缸傳動軸卡簧處給油，每6個月按時將氣缸軸承端蓋開啟查驗氣缸內有沒有臟物及水份，及其潤滑油脂情況。如潤滑油脂缺乏或已干需將氣缸拆卸做全方位維護保養清除以后再加潤滑油脂。
2、閥體查驗
每6個月查驗閥體外型是不是優良，安裝法蘭盤有沒有泄漏，假如便捷查驗閥體密封是不是優良，無損壞，及閥板運作是不是靈便，閥門有沒有臟東西卡死。
氣缸體拆裝及拼裝方式 及常見問題
最先將氣缸從閥體上卸下來，先把氣缸兩邊蓋拆卸，拆活塞桿時一定要留意活塞桿齒輪齒條的方位，隨后用外力作用順時針?lè )较蜣D動氣缸軸使活塞桿運作到最外面，再將關閥孔漸漸地換氣用標準氣壓輕輕地將活塞桿壓射，但此方式 一定要留意漸漸地換氣，不然活塞桿會(huì )忽然噴出來，有點危險!隨后將氣缸軸上卡簧拆下來，氣缸軸就可以從另一端拿出來。隨后就可以對每一個構件開展清除，加潤滑油脂，要加潤滑油脂位置為：氣缸內腔及活塞桿密封圈，齒輪齒條及背環片，也有軸套及密封圈。加好潤滑油脂后就需要按拆的次序及位置反次序安裝后就需要按拆的次序及位置反次序安裝，一定要留意齒條的部位，一定要確保在開閥部位時即活塞桿縮成最里邊去的部位時軸套上方槽與氣缸體平行面，關閥部位時即活塞桿伸入最外邊來的部位時軸套上方槽與氣缸體豎直。
最先將閥門用外力作用放置關掉情況，最先將閥門用外力作用放置關掉情況，即順時針?lè )较蛐D閥軸直至閥板與高壓閘閥密封觸碰，另外將氣缸也放置關閥情況(即氣缸軸上邊小槽與發動機缸體成豎直狀針對順時針?lè )较蜣D動為關閥的閥門)，隨后將氣缸裝到閥門上來(安裝方位與閥體平行面或豎直都能夠)，再看螺釘孔是不是對正，不容易有太大偏差，若有少量誤差，將氣缸體旋轉一點就可以了，隨后將螺釘擰緊。氣動蝶閥調節先查驗閥門零配件是不是安裝齊備，繼電器及消聲器等，若有不齊備，不可調節，一切正常供器氣工作壓力為0.5MPA±0.05MPA，運作前保證閥體內無臟物卡在閥板處，初次調節運作時要手動式實際操作繼電器手動式鈕(手動式實際操作時電磁閥線圈跳停，手動式實際操作才合理;電機控制實際操作時將手動式扭放置0位圈跳停，手動式實際操作才合理；0位為關閥，1位為開閥，即得電開閥，跳停關閥如需得電關閥，跳停開位為關閥將電磁閥線圈轉動180度安裝就可以)，并觀查閥門運作情況。
假如在調節運作全過程中發覺氣動蝶閥生產廠家在開閥起止部位時比較慢，但要是姿勢以后就迅速，試運轉全過程中發覺閥門在開閥起止部位時比較慢，但要是姿勢以后就迅速，這類狀況是閥門關掉過緊，只需將氣缸行程安排調小一點就可以(把氣缸兩邊行程安排調整螺釘另外往里面調一點，調節時要將閥門運作到開部位，隨后將氣動閥門關閉再調)，調到閥門打開輕輕松松，關及時不漏就可以了。假如消聲器為可調整消聲則能夠調整閥門的電源開關速率，需將消聲器調整到閥門電源開關速率合適的開假如調得過小，將會(huì )使閥門不姿勢。
業內提醒，正確安裝是保證閥門穩定運行的前提條件。同時，用戶在使用的過程中，應經常保持設備清潔，傳動螺紋必須定期潤滑，發現故障時，應立即停止使用，查明原因清除故障。同時也需要重視設備的定期保養工作，才能保證設備的使用壽命延長。
